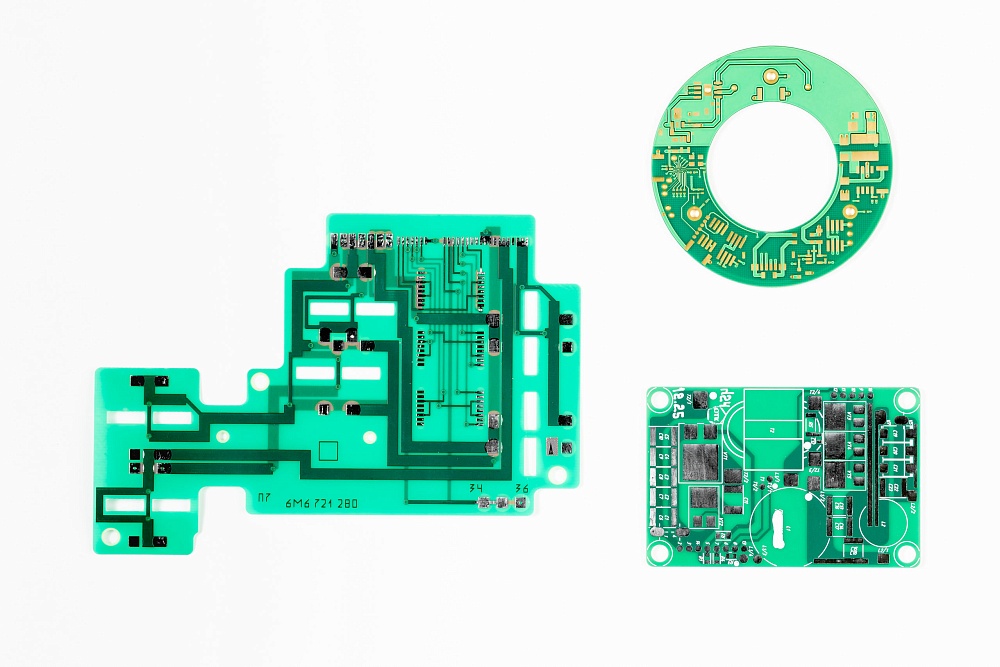

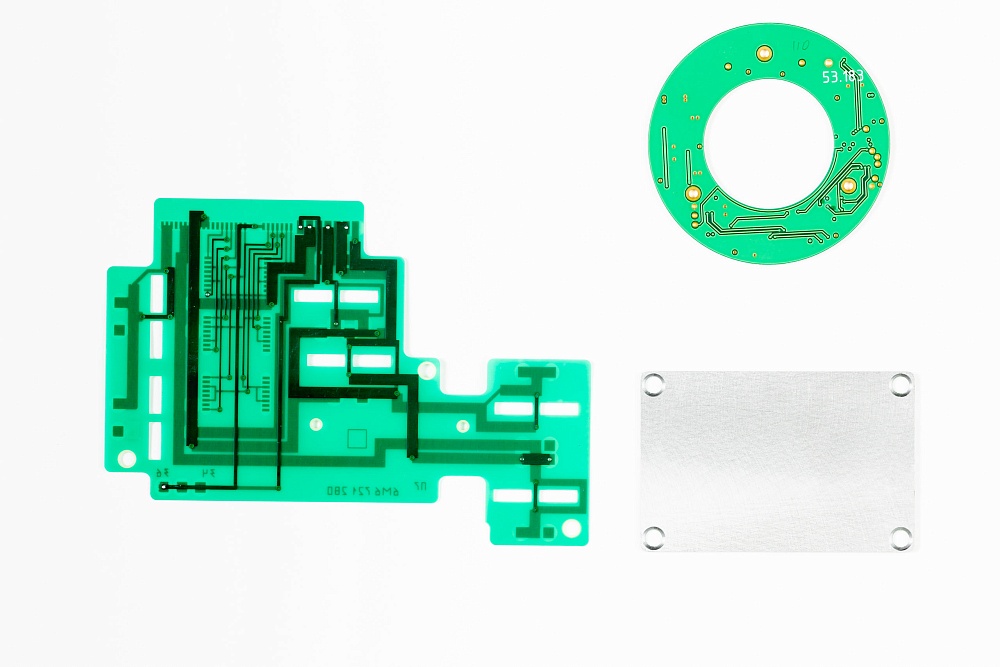

Односторонние и двусторонние печатные платы
Описание:
В односторонних печатных платах проводящий рисунок получают на одной стороне фольгированного диэлектрика. Для двусторонних печатных плат используется двусторонний фольгированный диэлектрик, а в зависимости от конструкторской документации два слоя фольги могут быть связаны металлизацией в отверстиях или иметь не металлизированные отверстия.
Основные критерии возможности производства Односторонних и Двусторонних ПП
| Параметр | Ограничение |
|---|---|
| Финишные покрытия | недопустима комбинация маски и финишного покрытия ImmSn по причине недостаточной адгезии |
| Минимальный диаметр отверстия в готовом виде / контактная площадка, мм | 0.15/ 0.3 |
| Максимальное соотношение минимального отверстия к толщине платы | 1:16 |
| Минимальный зазор / проводник, мм | 0.075 / 0.075 |
| Максимальные габаритные размеры плат, мм | до 570×440 |
Финишные покрытия
| Возможные финишные покрытия | Возможность комбинирования с покрытием |
|---|---|
| ГорПОС (HASL) | Гальваническое «жесткое» золото |
| Иммерсионное олово (ImmSn) | - |
| Иммерсионное золото (ENIG) | Гальваническое «жесткое» золото |
| Иммерсионное серебро (ImmAg) | - |
| Гальванический ПОС | - |
| Гальваническое олово | - |
| Гальваническое серебро | - |
| Гальваническое «жесткое» золото | ГорПОС (HASL) |
| Гальваническое покрытие никелем | Гальванический ПОС |
| Без покрытия | - |
Защитные паяльные маски
| Вид | Стандартные цвета | Оттенок |
|---|---|---|
| Жидкие | Зелёный, черный, белый | Глянцевый Матовый |
| Сухие | Зеленый | Глянцевый Матовый |
Эпоксидные покрытия
| Вид | Дополнительные критерии к выполнению |
|---|---|
| Лак УР-231 | до 4х слоёв |
| ЭП-730 | до 4х слоёв |
| ЭП-9114 | до 2х слоёв |
| Эпилам-К | max 1 слой |
Маркировка обозначения радиоэлементов
| Метод нанесения | Цвет | Дополнительные критерии к выполнению |
|---|---|---|
| сеткографией | черный, белый | - |
| маской | черный, белый | - |
| принтером | черный, белый | - |
Механическая обработка
| Вид | Дополнительные критерии к выполнению |
|---|---|
| Фрезерование | ширина паза от 0.6мм; точность позиционирования, +/- 0.1 мм |
| Скрайбирование | толщина от 0.5мм; точность позиционирования, +/- 0.1 мм |
| Фрезерование на глубину | точность +/- 0,05 мм |
| Зенкование отверстий | угол 60,90, 120, 140 |
Контроль качества
| Вид | Дополнительные критерии к выполнению |
|---|---|
| Оптический (AOI) | - |
| Электрический (Flying probe) | - |
| Контроль волнового сопротивления ДПП | с отклоненим ±10% |
Нестандартные технологические решения
| Вид | Дополнительные критерии к выполнению |
|---|---|
| Металлизированные полуотверстия | минимальный диаметр отверстия в готовом виде 0.5 мм |
| Частичная металлизация торца печатной платы | минимальная длина металлизации торца 1 мм |
| Заполнение пастой переходных отверстий | максимальный диаметр отверстия 2.0 мм; минимальная толщина 0.5 мм |
| Заращивание отверстий медью | максимальный диаметр отверстия 0.3 мм |
Стандартный – от 5 рабочих дней Срочный – от 4 рабочих дней Экспресс – от 3 рабочих дней Суперэкспресс – от 2 рабочих дней Прототип – от 1 рабочего дня
Дни приема и доставки заказа в сроках изготовления печатных плат не учитываются
Материалы
| Материал | Размер |
|---|---|
| ML FR-4, ML FR-4 HiTg, FR-4, FR-4 HiTg, СФ, СТФ | "Возможная толщина фольги, мкм* 12, 18, 35, 50, 75, 105, 150, 200 Толщины диэлектрика, мм* от 0,1 до 5,0 *параметр обусловлен используемым материалом" |
